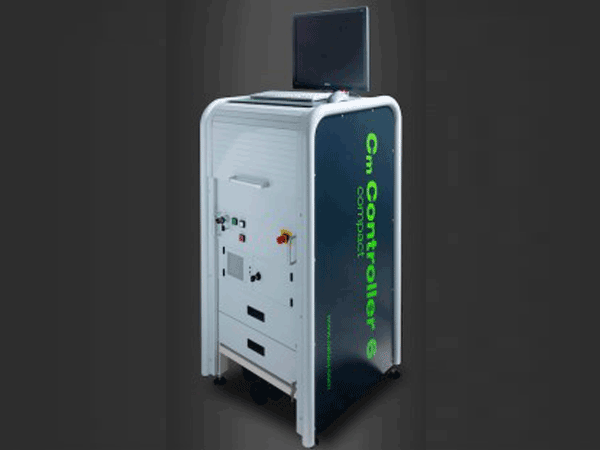

系統概述

CeTaQ作為SMT生產工藝質量分析和優化的***，致力于提供高效的貼裝力測量技術。其移動量/壓力測量系統能夠精確地測量自動元件貼裝操作中發生的最細微的按壓力，從而幫助電子制造商滿足元件多樣化和不斷小型化的需求，同時實現效率和可靠性目標。

系統特點

高精度測量：CeTaQ的測量設備能夠精確地測量貼裝過程中施加到元件上的力，確保數據的準確性。

實時分析：系統能夠迅速簡明地分析實際貼裝力，提前發現工藝弱點，進而避免元件損壞，縮減成本。

靈活性：通過使用相應的貼裝程序，客戶可以貼裝其要檢查的任何類型的元件，并在正常實時工藝條件下進行測量。

多功能性：除了測量貼裝力外，CeTaQ的系統還可以評估其他機械測量類別，如PCB反嵌過程中的元件壓力。

數據分析：CeTaQ已獲專利的軟件包可用于分析收到的數據，確定測得的貼裝力的統計分布表，包括單個貼裝步驟的力時順序。數據非常具體，甚至可以劃分統計結果，確定各個貼裝頭或噴嘴。

技術參數

測量范圍：貼裝力測量范圍是0~60N。

測量面積：108cm2。

測量頻率：10~50000Hz。

設備尺寸：長x寬232x160mm

測量可靠度：U95＜+/-0.02牛頓

應用功能

   ?可測量完整的SMT生產線

   ?錫膏印刷機(機器工藝分析)

   ?點膠機(單點和雙點)

   ?芯片貼裝機/高速機

   ?精細貼裝系統(范用機)

   ?自動光學檢測系統

   ?回流焊爐(及其它測量設備)

測力板

測試SMT系統上0.1N至100N的貼裝力的測力裝置

除了單個貼裝序列的力-時間曲線外，還可以評估貼裝頭的功能和維護條件。

可以專門檢測和修復單個噴嘴的機械缺陷。

傳感器板

測量系統在研究焊膏印刷過程中刮刀力的變化。

在印刷過程中，在整個刮刀行程中動態進行測量。

測量提供有關施加的力及其在打印區域上的行為的信息。

配備測量板的傳感器板

該測量系統在同時研究印刷過程中的精度、穩定性和刮刀力。 機器能力測試在整個刮刀行程中動態執行，不使用任何印刷介質（膠水或焊膏）和操作員影響。

這種新型測量提供了許多有價值的信息，包括精度（x、y 和 theta 方向的偏移）、穩定性（印刷過程的可重復性）和力（施加的壓力及其在印刷區域的行為）。
